Trappe de visite étanche à l’air, à la poussière avec matière isolante AluPlana Iso

TRAPPE DE VISITE ÉTANCHE À L’AIR AVEC MATIÈRE ISOLANTE ALUPLANA ISO

étanche à la poussière, avec isolation acoustique

• Exécution : étanche à l’air et à la poussière grâce à un joint à lèvres en caoutchouc sur tout le pourtour ; plaque de plâtre avec matière isolante à l’arrière.
• Conception : cadre à encastrer et vantail en aluminium ; plaque de plâtre intégrée H2, 12,5 mm.
• Montage : au mur et au plafond ; ne pas marcher dessus.
• Fermeture : loqueteaux cachés ; bras de retenue de sécurité auto-ajustables des deux côtés.
• Caractéristiques : sans mortier, vantail décrochable, convient aux pièces humides.

Essais

• Étanchéité à l’air testée selon EN 1026 et EN 12207 : résultats des essais correspondant à la meilleure classification (fenêtre de catégorie 4).
• Amélioration acoustique testée selon DIN EN ISO 10140-2 : indice d’affaiblissement acoustique mesuré Rw = 31,4 dB (avec plaque de plâtre 1 × 12,5 mm).

Contenu de la livraison

Trappe de visite, cabochons de protection et notice de montage.

Description du produit

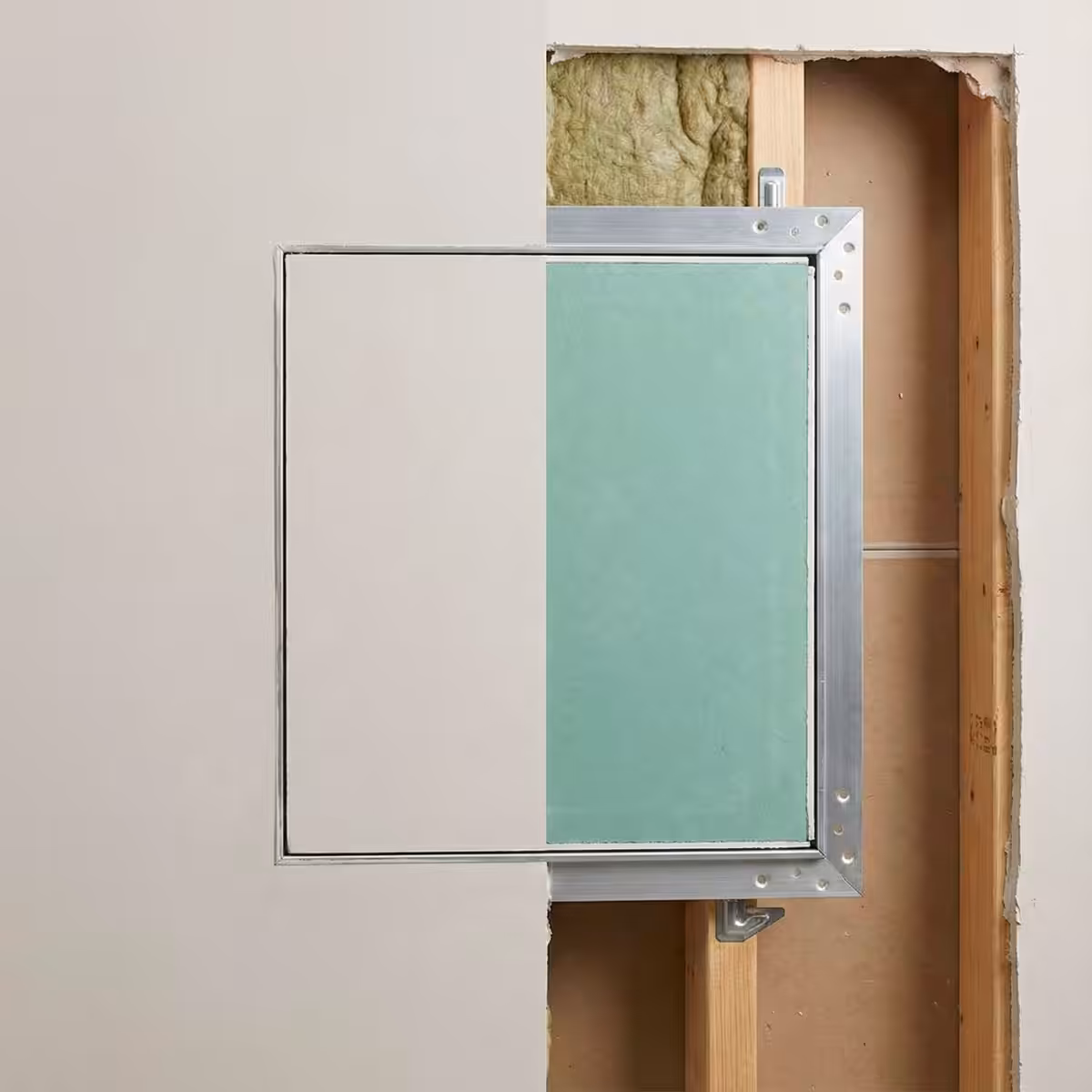

La trappe de visite AluPlana Iso est destinée au montage au mur et au plafond. Le cadre à encastrer et le vantail sont en aluminium. Le vantail contient une plaque de plâtre H2 de 12,5 mm selon DIN EN 520, qui convient aux pièces humides ; la plaque est sans têtes de vis apparentes et à fleur du cadre du vantail. Une matière isolante est collée au dos de la plaque de plâtre. Un joint à lèvres en caoutchouc sur tout le pourtour rend la trappe étanche à l’air et à la poussière. Des loqueteaux cachés maintiennent le vantail fermé ; des bras de retenue de sécurité auto-ajustables des deux côtés retiennent le vantail. Le vantail est décrochable.

Avantages du produit

• Plaque de plâtre intégrée sans têtes de vis apparentes.
• Plaque de plâtre à fleur du cadre du vantail.
• Un joint à lèvres en caoutchouc haut de gamme empêche les salissures contenues dans le flux d’air de se déposer au niveau des joints.
• Bras de retenue des deux côtés pour toutes les dimensions.
• Plaque de plâtre avec une matière isolante à l’arrière.

Matériaux

Dimensions

Toutes les dimensions en mm, (V) = côté fermeture. T1 = hauteur du cadre, T2 = hauteur totale avec fermeture. A3 × B3 : les bras de retenue et les fermetures peuvent réduire l’ouverture libre.
Dimension d’ouverture = (A1 + 5 mm) × (B1 + 5 mm)

Montage et fixation

Scier l’ouverture selon la formule sous le tableau. Décrocher le vantail, faire passer le cadre en diagonale dans l’ouverture et le poser. Positionner le cadre d’équerre, le maintenir à l’aide de serre-joints et marquer l’emplacement des vis, distance de perçage ≤ 200 mm. Visser le cadre et placer au dos les cabochons fournis. Accrocher le vantail, mettre les dispositifs de retenue et refermer la trappe. Toujours respecter la notice de montage fournie.

Finition

Sans mortier : plaque de plâtre sans têtes de vis apparentes, à fleur du cadre du vantail.

Entretien

L’entretien comprend : contrôle visuel, fonctionnalité, propreté, état complet, dégâts et état du joint.

Montage mural

En montage mural, orienter la fermeture vers le plafond.

Sous réserve de modifications techniques.
