Tempo Softline étanche à l’air et à la poussière

TEMPO SOFTLINE TRAPPE DE VISITE MÉTALLIQUE POUSSER-LÂCHER

standard ou étanche à l’air et à la poussière

• Exécution : version standard ou version étanche à l’air et à la poussière avec joint circonférentiel à chambre creuse en EPDM.
• Conception : cadre d’encastrement et vantail en acier, galvanisés en usine puis thermolaqués en RAL 9016 (blanc signalisation).
• Montage : au mur et au plafond, en construction sèche et en maçonnerie ; plafond jusqu’à 600 × 600 mm. Ouverture à gauche ou à droite au choix ; le sens n’est plus modifiable après le montage.
• Fonctionnement : ouverture et fermeture sans outil ni clé, par une légère pression sur le vantail ; deux fermetures à pression dissimulées.
• Caractéristiques : aspect homogène, vantail amovible, ancrages muraux rotatifs et pliables fournis de série. Convient également en milieu humide.

Essais

• Isolation aux bruits aériens Rw = 27,5 dB (version étanche à l’air, pour la dimension 600 × 600), testée en référence à DIN EN ISO 10140 / DIN EN ISO 717

Contenu de la livraison

Trappe de visite et notice de montage.

Description du produit

La trappe de visite Tempo Softline s’utilise sans outil ni clé. L’ouverture et la fermeture s’effectuent chaque fois par une légère pression sur le vantail : les fermetures à pression, invisibles de l’avant, ouvrent et ferment la trappe de visite. Les composants en acier sont galvanisés en usine puis thermolaqués, ce qui assure à la trappe de visite une double protection contre la corrosion. La trappe de visite convient également en milieu humide. Version standard : cadre d’encastrement d’une seule pièce jusqu’à 400 × 400 mm inclus ; à partir de 500 × 500 mm, en quatre pièces soudées par points.

Avantages du produit

• Utilisation polyvalente en construction sèche et en maçonnerie.
• Aspect homogène, fermetures à pression dissimulées.
• Fonctionnement sans outil ni clé.
• Montage simple et rapide grâce aux ancrages muraux ; vantail amovible.

Matériaux

Dimensions

Version standard, cadre d’une seule pièce

Version standard, cadre en quatre pièces

Version étanche à l’air et à la poussière (EPDM)

Toutes les dimensions en mm, (V) = côté fermeture. T3 = largeur visible du cadre.
Passage, version standard = A3 × (B3 − 32 mm)
Passage, version étanche à l’air = (A3 − 15 mm) × (B3 − 32 mm)
Dimension d’ouverture = (A1 + 5 mm) × (B1 + 5 mm)

Montage et fixation

Placer le cadre d’encastrement dans l’ouverture du mur ou du plafond ; pour la dimension d’ouverture, voir la formule sous les tableaux. Choisir le sens d’ouverture (à gauche ou à droite) avant le montage ; il ne peut plus être modifié ensuite. Fixer la trappe de visite latéralement ou, en construction sèche, par l’avant, avec des vis, à l’aide des ancrages muraux rotatifs et pliables. Le vantail peut être retiré à la main avant le montage. En montage mural en construction sèche jusqu’à 600 × 600 mm, la trappe de visite peut aussi être collée (pas de silicone). Toujours respecter la notice de montage fournie.

Remplissage, masticage et peinture

Combler les interstices entre le cadre et l’ouverture. Après le montage, éliminer complètement tous les résidus de matériaux de construction et de peinture de la trappe de visite. Les surfaces métalliques et les joints doivent être propres. Effectuer ensuite un test de fonctionnement en ouvrant et en fermant la trappe à plusieurs reprises.

Nettoyage et entretien

Nettoyer les composants avec des produits doux courants ou à sec. Le vantail doit toujours être correctement fermé. Contrôler de temps en temps le fonctionnement des fermetures. Version étanche à l’air : si nécessaire, garder le joint souple avec un produit approprié. La trappe de visite est par ailleurs sans entretien.

Fabrication sur mesure

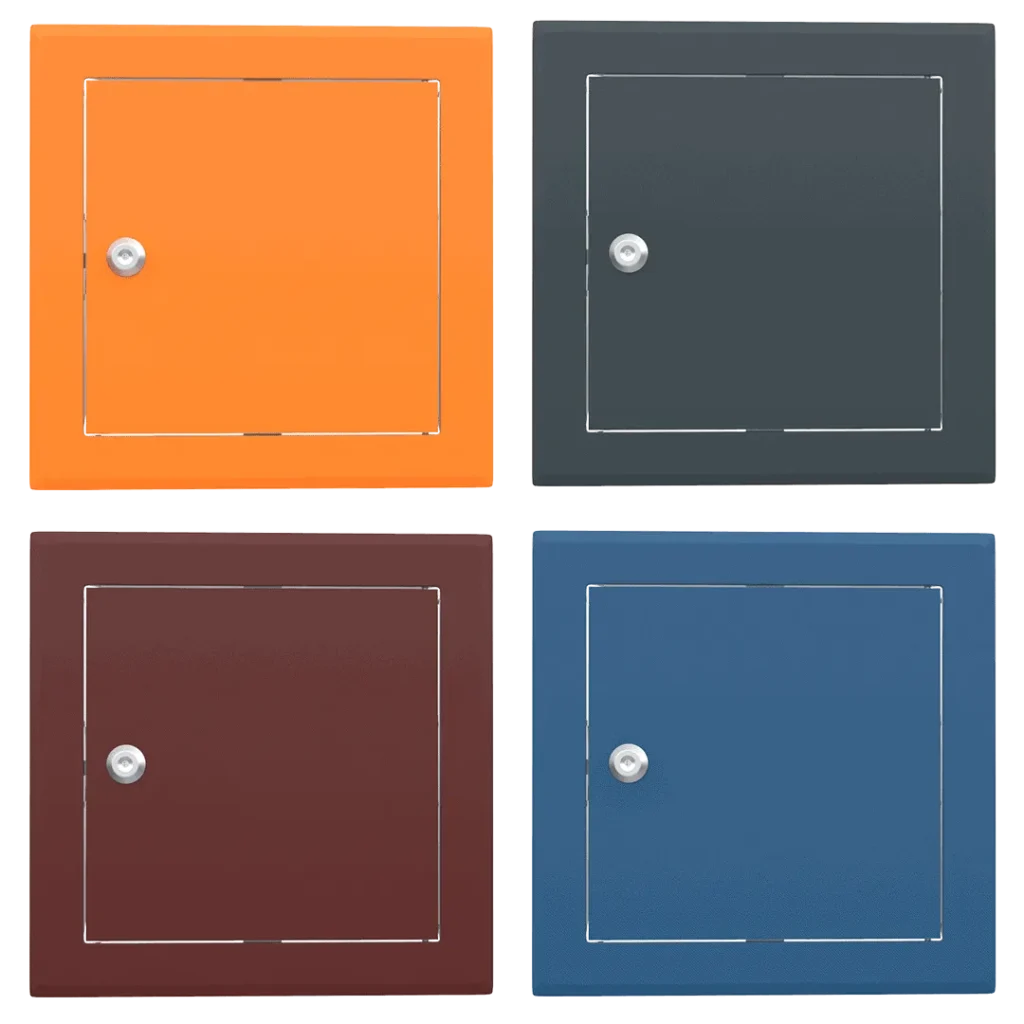

Autres dimensions et couleurs RAL sur demande.

Sous réserve de modifications techniques.
