TRAPPE DE VISITE COUPE-FEU FIRE-STAR SW

pour cloisons de gaine technique

• Utilisation : pose murale dans les cloisons de gaine technique ; pour gaine d’encastrement et habillages.
• Conception : cadre de porte et panneau en tôle d’acier galvanisée et revêtue par poudre ; insert coupe-feu ; profondeur de montage 54 mm.
• Fermeture : serrure carrée, une fermeture ; à partir d’une hauteur de 650 mm, avec poignées pivotantes supplémentaires.
• Panneau : panneau de porte non démontable.

Protection contre l’incendie

• Protection contre l’incendie pour cloisons de gaine technique (pose murale).
• Norme d’essai de résistance au feu : EN 1634-1 ; norme de classification : EN 13501-2.
• Essai au feu des deux côtés (i ↔ o) par l’ift Rosenheim.
• Testé pour l’isolation aux bruits aériens selon ISO 10140-2 ; évaluation des résultats selon ISO 717-1 : Rw = 24 dB.

Contenu de la livraison

Livrée prête à être installée avec une clé carrée.

Description du produit

La trappe de visite Fire-Star SW avec protection contre l’incendie est destinée aux cloisons de gaine technique, aux gaines d’encastrement et aux habillages. Le cadre de porte et le panneau sont en tôle d’acier galvanisée et revêtue par poudre ; le panneau de porte, non démontable, contient un insert coupe-feu. La trappe se ferme par une serrure carrée ; à partir d’une hauteur de 650 mm, elle est équipée de poignées pivotantes supplémentaires.

Avantages du produit

• Protection contre l’incendie et isolation aux bruits aériens testées.
• Cadre de porte et panneau en tôle d’acier galvanisée, revêtue par poudre.
• Livraison prête à installer.

Matériaux

Dimensions

Avec serrure carrée

Avec serrure carrée et poignées pivotantes

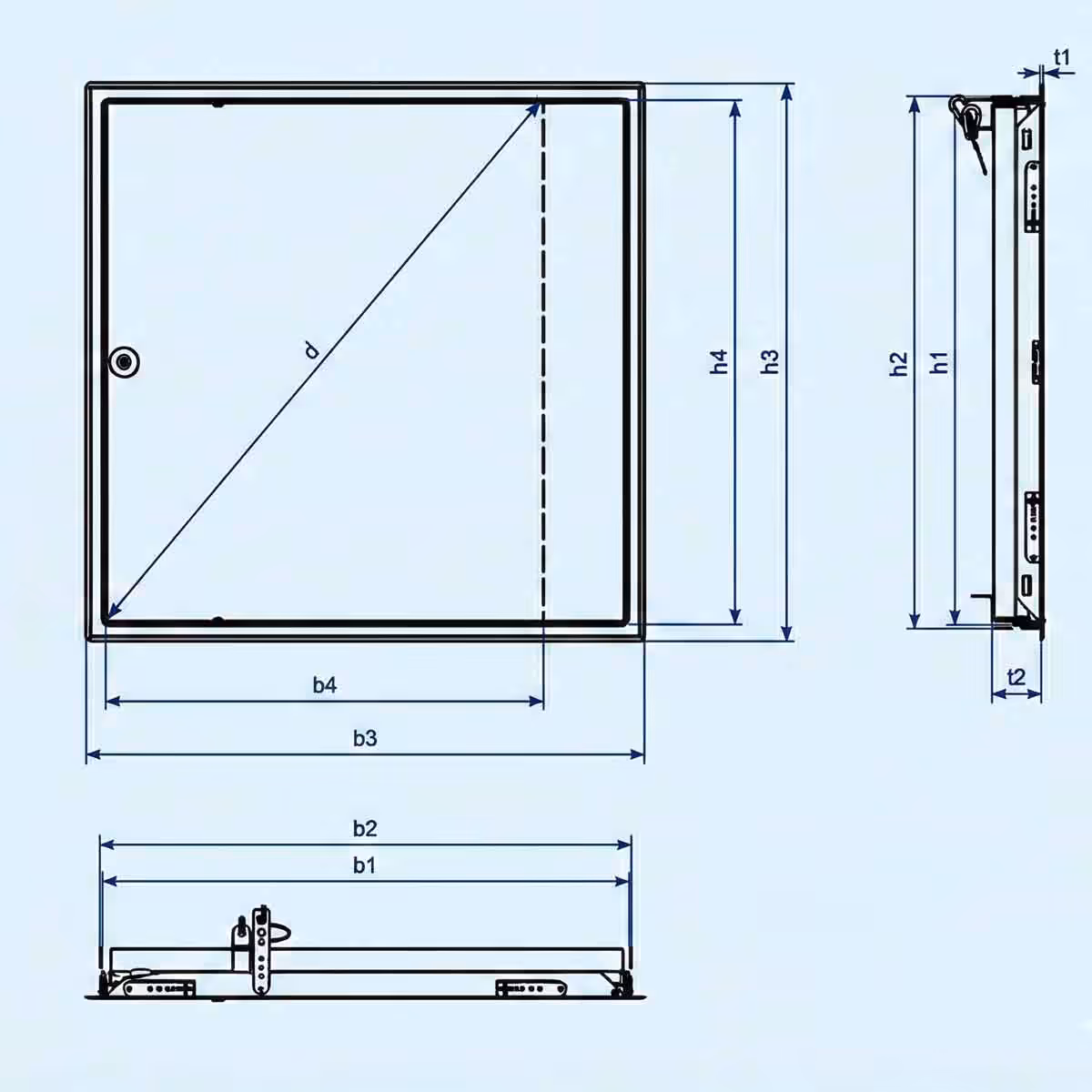

Toutes les dimensions en mm, dessin schématique (400 × 600). b × h = dimension nominale ; b1 × h1 = cote de montage ; b2 × h2 = cote d’encastrement (réservation) minimale et maximale ; b3 × h3 = cote hors-tout ; b4 × h4 = cote de passage, mesurée jusqu’au trait interrompu du dessin ; d = dimension de passage en diagonale. Profondeur de montage 54 mm pour toutes les dimensions.

Montage

Poser la trappe dans une réservation comprise entre les cotes minimales et maximales d’encastrement b2 × h2 indiquées dans le tableau. La trappe est livrée prête à être installée.

Domaine d’emploi

Pose murale dans les cloisons de gaine technique, les gaines d’encastrement et les habillages. Les indications de protection contre l’incendie de cette fiche ne valent que pour cette pose.

Sous réserve de modifications techniques.
