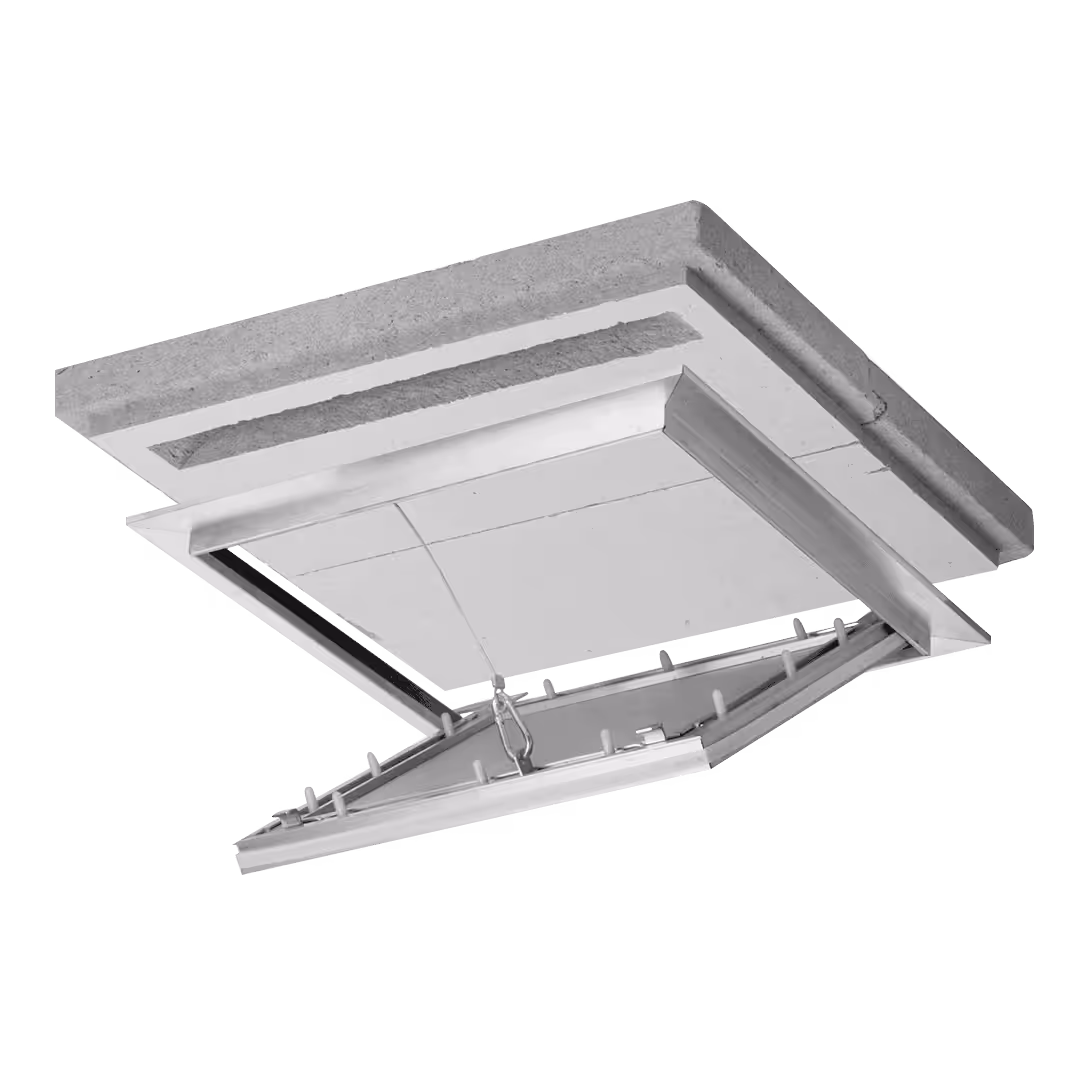

Alustar Trappe de visite faux plafond EI30 – 12,5 mm / 15 mm / 25 mm

TRAPPE DE VISITE COUPE-FEU ALUSTAR 12,5 / 15 / 25 MM

pour plafonds suspendus

• Utilisation : plafonds suspendus ; plaque de 12,5 mm, 15 mm ou 25 mm.
• Panneau : plaque de plâtre H2 vissée selon EN 520 DF/DFI (GKF/GKFI).
• Fermeture : verrou à ressort, ouverture et fermeture par pression sur la trappe ; 2 fermetures.
• Trappe : entièrement amovible, avec dispositif de retenue.

Protection contre l’incendie

• Plaque 12,5 mm ou 15 mm : protection contre l’incendie par le bas (EI 30). Plaque 25 mm : protection contre l’incendie par le bas et le haut (EI 30 / F 30).
• Testé selon EN 1365-2 par le bas pour les plafonds suspendus sous plafonds massifs de type II et III, EI 30 selon DIN EN 13501-2:2010-02.
• Testé selon EN 1364-2 par le haut pour les plafonds suspendus indépendants, F30 selon DIN 4102-2.
• Protection contre l’incendie uniquement avec le pack de protection contre l’incendie.

Exécutions

Plaque de 12,5 mm ou de 15 mm : dimensions nominales 200 × 200 à 600 × 600 mm et 800 × 800 mm. Plaque de 25 mm : 200 × 200 à 600 × 600 mm (voir les tableaux).

Description du produit

La trappe de visite Alustar avec protection contre l’incendie est destinée aux plafonds suspendus. Le panneau est une plaque de plâtre H2 vissée de 12,5 mm, 15 mm ou 25 mm. La trappe s’ouvre et se ferme par pression, elle est entièrement amovible et munie d’un dispositif de retenue.

Avantages du produit

• Protection contre l’incendie testée par le bas, avec plaque 25 mm également par le haut.
• Trois épaisseurs de plaque au choix.
• Ouverture et fermeture par simple pression.

Matériaux

Dimensions

Plaque 12,5 mm : EI 30, protection contre l’incendie par le bas

Plaque 15 mm : EI 30, protection contre l’incendie par le bas

Plaque 25 mm : EI 30 / F 30, protection contre l’incendie par le bas et le haut

Toutes les dimensions en mm. b × h = dimension nominale ; b1 × h1 = cote de montage ; b2 × h2 = cote d’encastrement (réservation) minimale et maximale ; b3 × h3 = cote hors-tout ; b4 × h4 = cote de passage ; b5 × h5 = cote de l’ouvrant ; t1 / t2 = profondeur de montage ; d = dimension de passage en diagonale. 2 fermetures pour toutes les dimensions.

Montage

Poser la trappe dans une réservation comprise entre les cotes minimales et maximales d’encastrement b2 × h2 indiquées dans le tableau. La protection contre l’incendie exige le pack de protection contre l’incendie au-dessus de la trappe.

Dimensions spéciales

Dimensions spéciales au cm près sur demande.

Utilisation

Ouvrir et fermer la trappe par pression sur le panneau.

Domaine d’emploi

Plafonds suspendus sous plafonds massifs de type II et III (essai par le bas) ; avec plaque 25 mm, également plafonds suspendus indépendants (essai par le haut). Les indications de protection contre l’incendie de cette fiche ne valent que pour cette pose, avec le pack de protection contre l’incendie.

Sous réserve de modifications techniques.
